超聲波液位差計也是超聲波液位計的一種，超聲波液位差計大多為分體式，有兩個超聲探頭組成。產品分別可以測量兩個不同的水池液位高度，也可以測量同一個水池的液位差值，以對自動化控制設備做出判斷。
超聲波液位差計常規的運用為污水處理廠格柵運行控制： 通過在粗格柵、細格柵前后各安裝一個超聲波液位差計的探頭，通過格柵前后的液位差來反應格柵阻塞程度，并將數據傳輸?shù)絇LC控制器，進行分析計算。當液位差值超過預設的數值時，控制格柵運行，進行垃圾的清除。通過液位差值的判斷以保障污水的正常通過，并且合理的減少設備磨損。
測量原理圖如下：
通過對水池液位的測量，從安裝原理圖中我們可以看到1號探頭測量值一定比2號探頭的測量值更高，兩個探頭的安裝高度需要保持一致。那么超聲波液位差計變送器輸出的液位差值為1號探頭的液位值減去2號探頭的液位值。
產品運用現場：

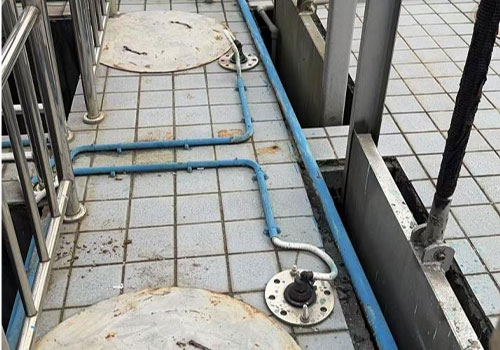

超聲波液位差計兩個探頭安裝實例圖
1號探頭發射面位置以下的工況為：

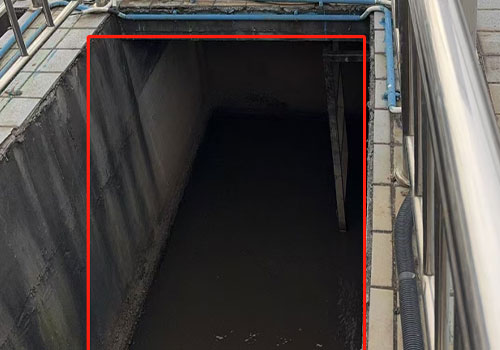

超聲探頭1下部的安裝工況
從安裝施工現場的照片中，我們可以看到水池的左側有一個扶梯，右側沒有任何遮擋物，底部我們可以看到格柵的形態和尺寸。根據和現場施工人員的交流，超聲探頭的安裝比較靠內壁，根據安裝高度和超聲發射角度的測算后，超聲探頭應該往格柵方向移動0.5米，在低水位時才不會測到水泥壁的信號。
2號探頭安裝位置及下部工況：
超聲探頭2下部的安裝工況
從上圖我們可以看到2號探頭的安裝依然比較靠內壁，根據安裝高度和超聲信號的發射角度依然需要往格柵方向移動0.5米，水位在低位時測量才不會測到水泥壁。
液位差計探頭2高水位測量圖
當水位比較高時，探頭雖然安裝的比較靠內壁，但測量數據是很穩定的。

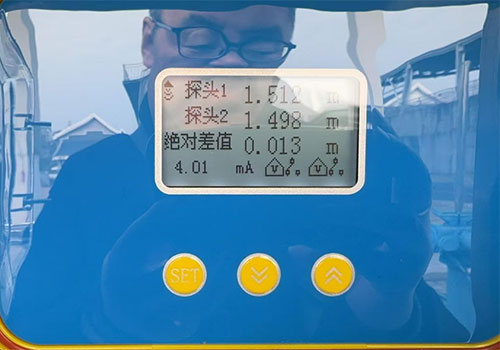

超聲波液位差計通過測量探頭1和探頭2兩個水池的液位高，測算出兩個污水池的液位差值，把數據傳輸給PCL。還可以通過繼電器輸出給其他設備開關信號。
